SWL系列蜗轮丝杆升降机

发布时间:2022-06-21人气:2218


丝杆升降机


产品介绍

SWL系列蜗轮丝杆升降机广泛应用于机械、冶金、建筑、水利设备等行业,具有起升、下降及借助辅件推进、翻转及各种高度位置调整等诸多功能。

SWL蜗轮丝杆升降机是一种基础起重部件,具有结构紧凑、体积小、重量轻、动力源广泛、无噪音、安装方便、使用灵活、功能多、配套形式多、可靠性高、使用寿命长等许多优点。

可以单台或组合使用,能按一定程序准确地控制调整提升或推进的高度,可以用电动机或其他动力直接带动,也可以手动。

它有不同的结构型式和装配型式,且提升高度可按用户的要求定制。

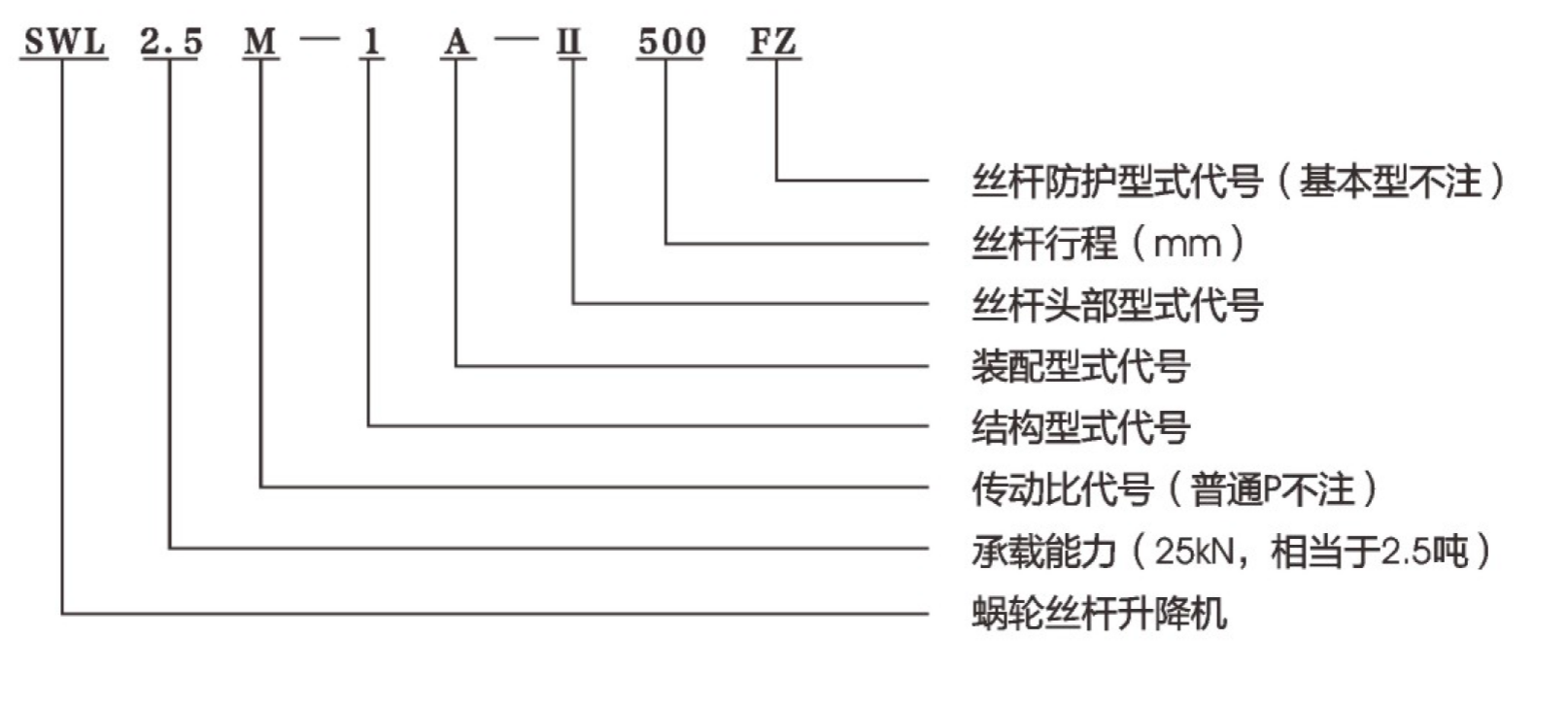

型号及标记

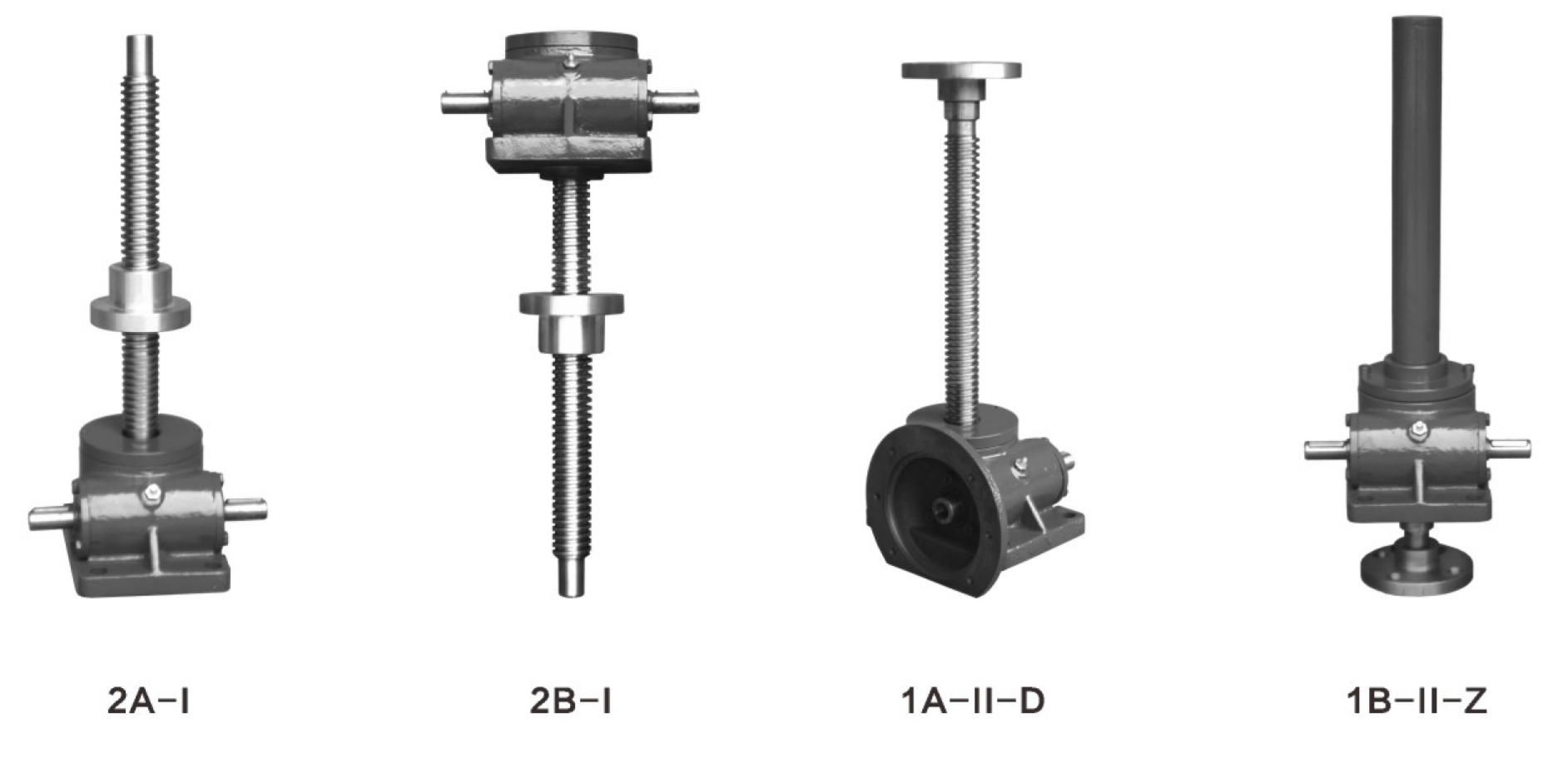

1. 结构形式

1型—丝杆作轴向移动(丝杆移动时,分旋转和不旋转(F),选型时请注意区分)

2型——丝杆作旋转运动、螺母作轴向移动

2.装配型式

A型-丝杆(或螺母)向上移动;

B型-丝杆(或螺母)向下移动。

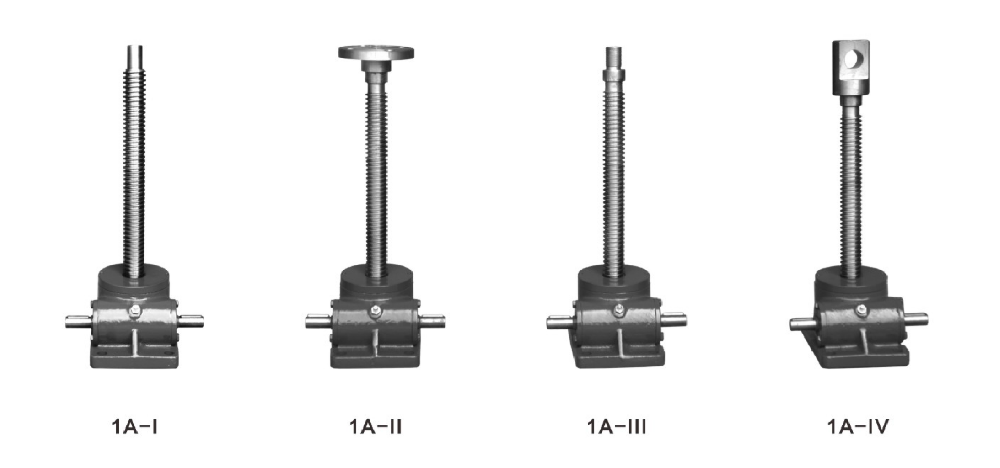

3.丝杆头部型式

1型结构型式的丝杆头部分为Ι型(圆柱型)、型(法兰型)、Ⅲ型(螺纹型)、Ⅳ型(扁头型)四种型式

2型结构型式的丝杆头部分为Ι型(圆柱型)、Ⅲ型(螺纹型)二种型式。

4.传动比

普通速比(P)、慢速比(M)

5.提升承载能力

0.5,1,2.5,5,10,15,20,25,35,50,100(×10kN)11种

6.丝杆的防护

1型结构有基本型、防旋转型(F)和带防护罩型(Z);

2型结构有基本型和带防护罩型(Z)。

7.选型说明

一芯传动样本 -2 副本(1)-3.png

更多选型参数

1、SWL-选型示例图

2、SWL0.5T/SWL1T装配图

3、SWL2.5T/SWL5T装配图

4、SWL10/15T /SWL20T装配图

5、SWL25T/SWL35T装配图

6、SWL50T/SWL100T示例图
