电机容量的计算方法和使用场景

发布时间:2022-06-15人气:3183

减速电机的用途非常广泛,可以在以下场景使用

1、卷起荷重物

2、驱动惯性体

3、皮带输送

4、把接触面水平移动

5、驱动导螺杆水平移动

6、驱动导螺杆上下移动


在以上每个场景中的马达(电机)容量如何计算?

1、卷起荷重物时,要知道荷重(ω,kgf),速度(V,m/min),效率(η,%)这三个因素


马达容量:Pg=(ωV/6.12)×(100/η)[w]

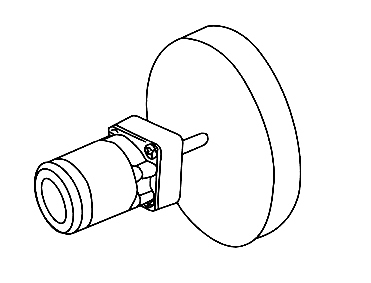

2、驱动惯性体时,要知道回转数(n,rpm),转矩(T,kg·m),飞轮效率(GD2,kg·m2),时间(t,sec)



马达容量:Pg=1.027nT[W],

                 T=(GD2/375)×(n/T)(kg/m×102)


3、皮带输送时,要知道运输带的长度(L,m),环状带比量(ω,kgf/m),摩擦系数μ,环状带的速度(V,m/sec),运送量(Q,kgf/h),效率(η,%),

                         倾斜运送带的两端高低差(H,m)



马达容量    :Pg=(P1+P2+P3)×(100/η)[W]

无负荷动力 :P1=9.8μωVL[W]

水平动力    :P2=μQL/367[W]

垂直动力    :P3=±(QH/367)[W]

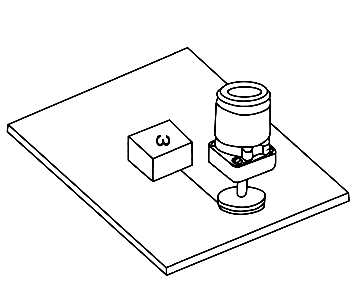

4、把接触面水平移动时,要知道荷重(ω,kgf),速度(V,m/min),摩擦系数μ



马达容量:Pg=μωV/6.12[w]


5、驱动导螺杆时,


1)水平移动时,

      要知道切削力(F,kgf),工作质量ω1+工作台质量ω2(ω,kgf/m),滚动装置的摩擦系数(μ,0.01),导螺杆的LEAD(L,m),导螺杆效率(η,0.9),预压荷重(Fao,kgf),预压螺帽的内部摩擦系数(K,0.1-0.3),导螺杆的回旋速度(N2,r/min)


 马达容量:Pg=(P1+P2)[W]

 外部负荷

                  P1=1.027N2K×(F+μω)/2πη[W]

 预压负荷

                  P2=1.027N2K×(Fao·L)/2π[W]

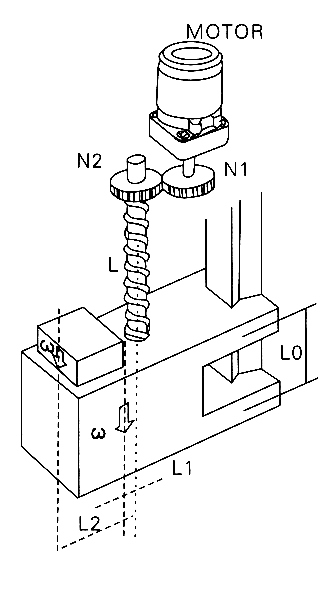

2)上下移动时,


      要知道工作质量(ω1),工作台质量(ω2),导螺杆中心与工作重心的距离(L1,m),导螺杆中心与工作重心的距离(L2,m),工作台脚之间的距离(L0,m),滚动装置的摩擦系数(μ,0.01),导螺杆的LEAD(L,m),导螺杆效率(η,0.9),预压荷重(Fao,kgf),预压螺帽的内部摩擦系数(K,0.1-0.3),导螺杆的回旋速度(N2,r/min)


 马达容量:Pg=(P1+P2)[W]

 外部负荷

                  P1=1.027N2K×(F+μω)/2πη[W]

                  W=(ω1L1+ω2L2)/L0[kgf]

 预压负荷

                  P2=1.027N2K×(Fao·L)/2π[W]
