总装图是一种反映产品结构概况及组成部分的总图。
包括总装施工、检验技术要求和总体尺寸。

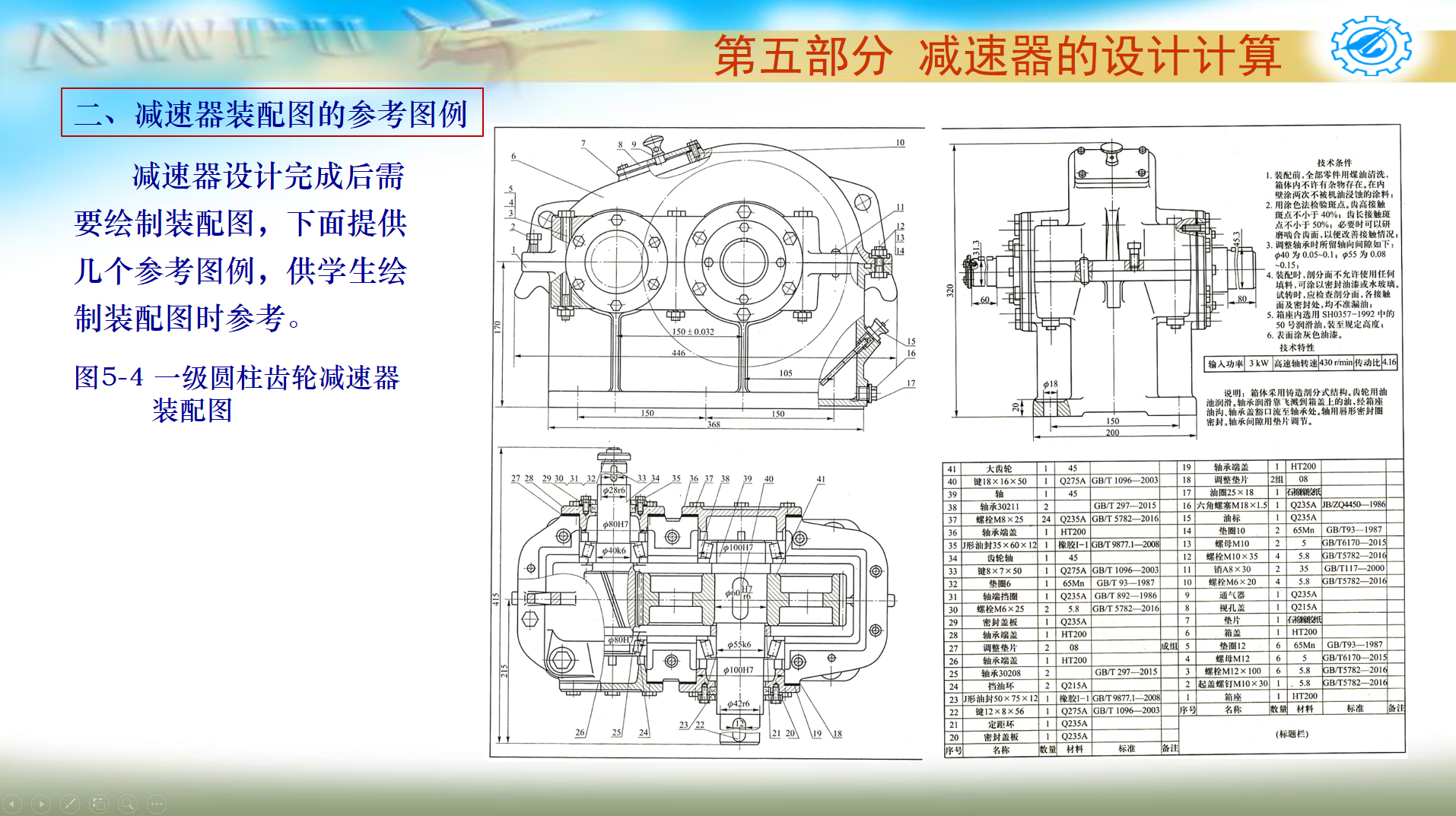

部件装配图是总装图的设计基础,我们设计的减速器装配图就是部件装配图。
部件装配图表达了部件的设计构思、工作原理和装配关系,也表达出各零件间的相互位置、尺寸及结构形状,它是绘制零件工作图、部件组装、调试及维护等的技术依据。
设计部件装配工作图时要综合考虑各零件的工作要求、材料和热处理、强度、刚度、磨损、加工、装拆、调整、润滑和维护、回收以及经济诸因素,并要用足够的视图表达清楚。
由于部件装配图是机器总装图设计的基本要素,表达方法上有相近之处,且部件装配图设计中所涉及的内容较多,既包括结构设计,又有核验计算,设计过程较为复杂,常常是边画、边算、边改。

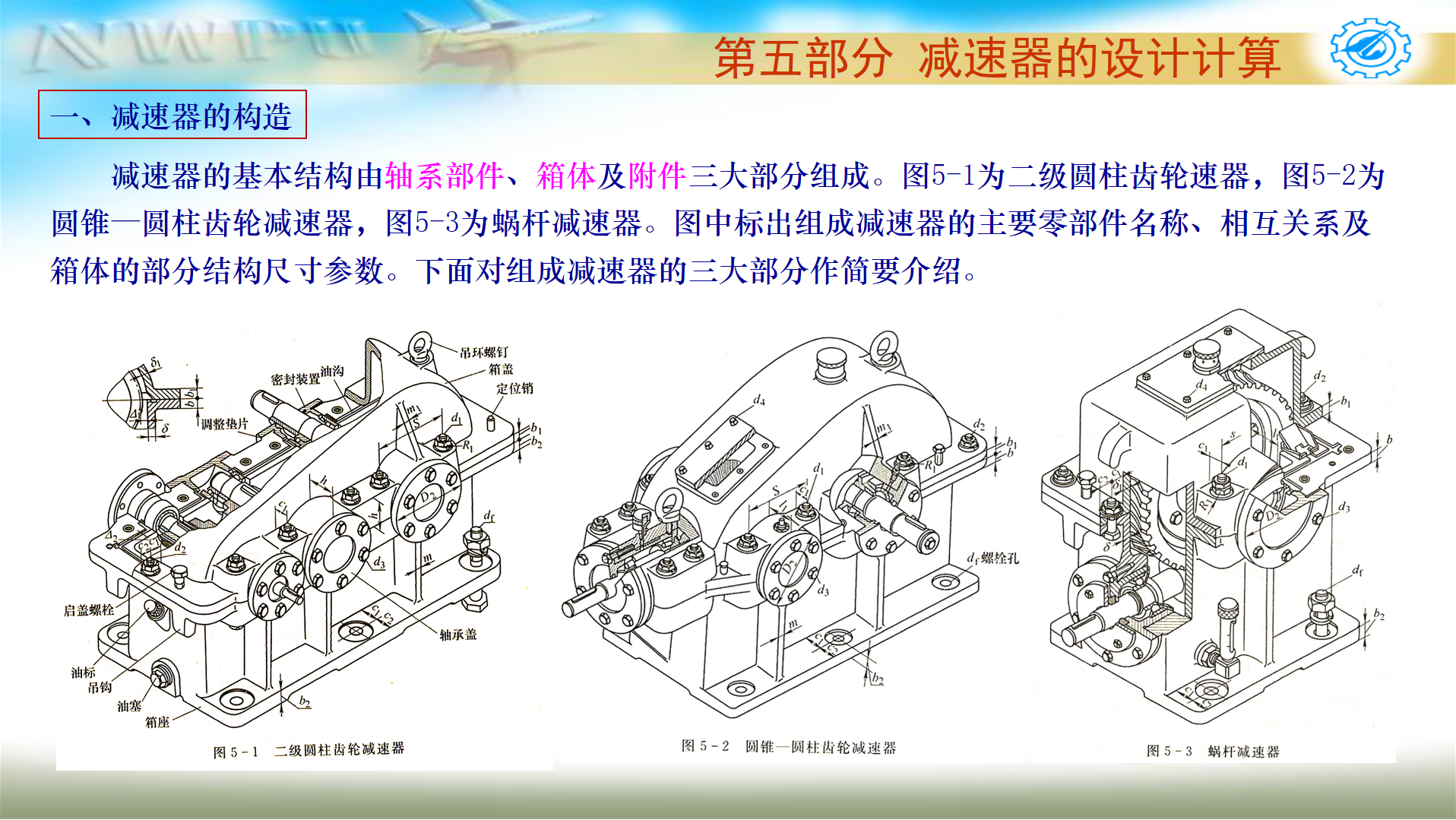

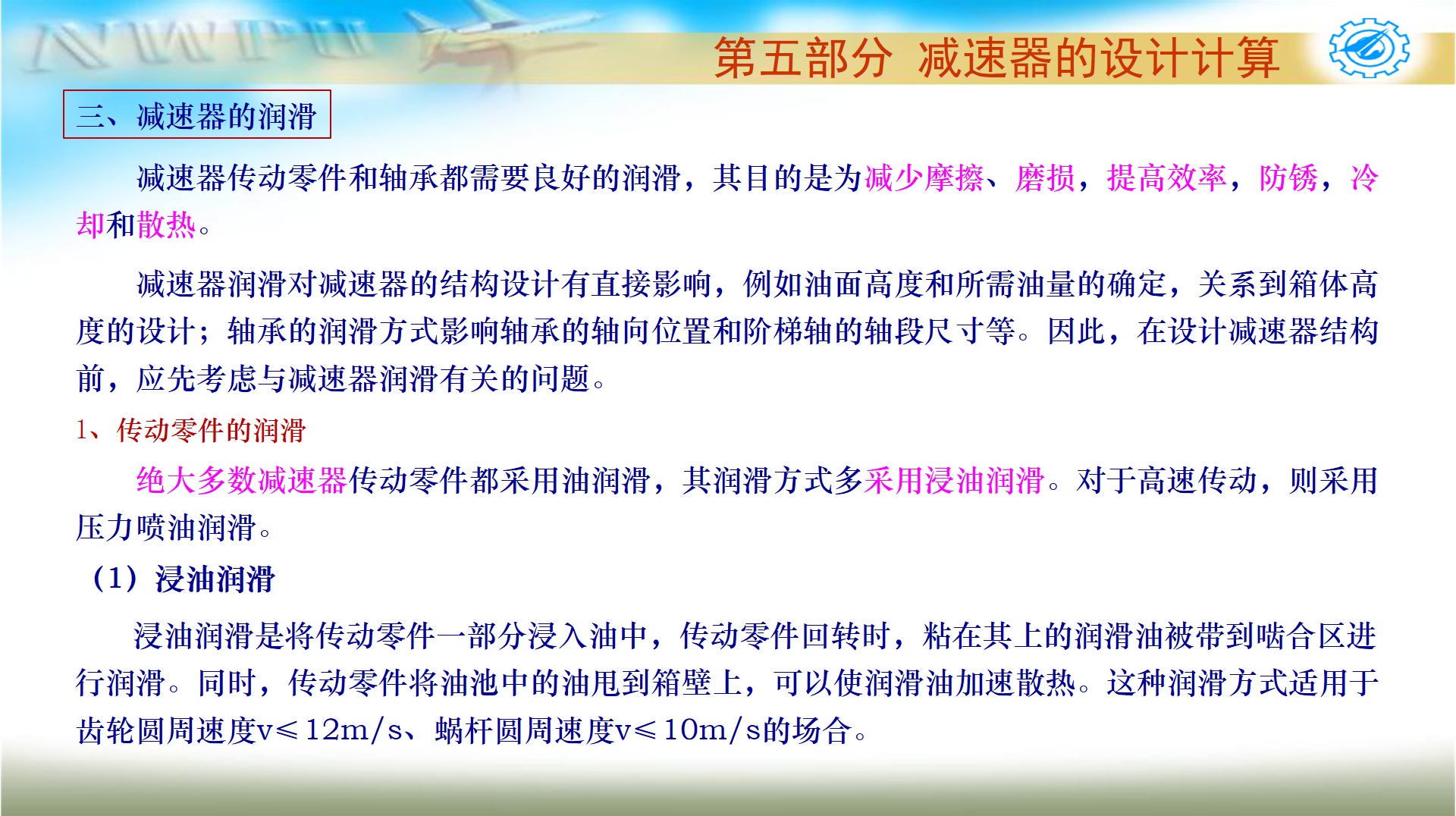

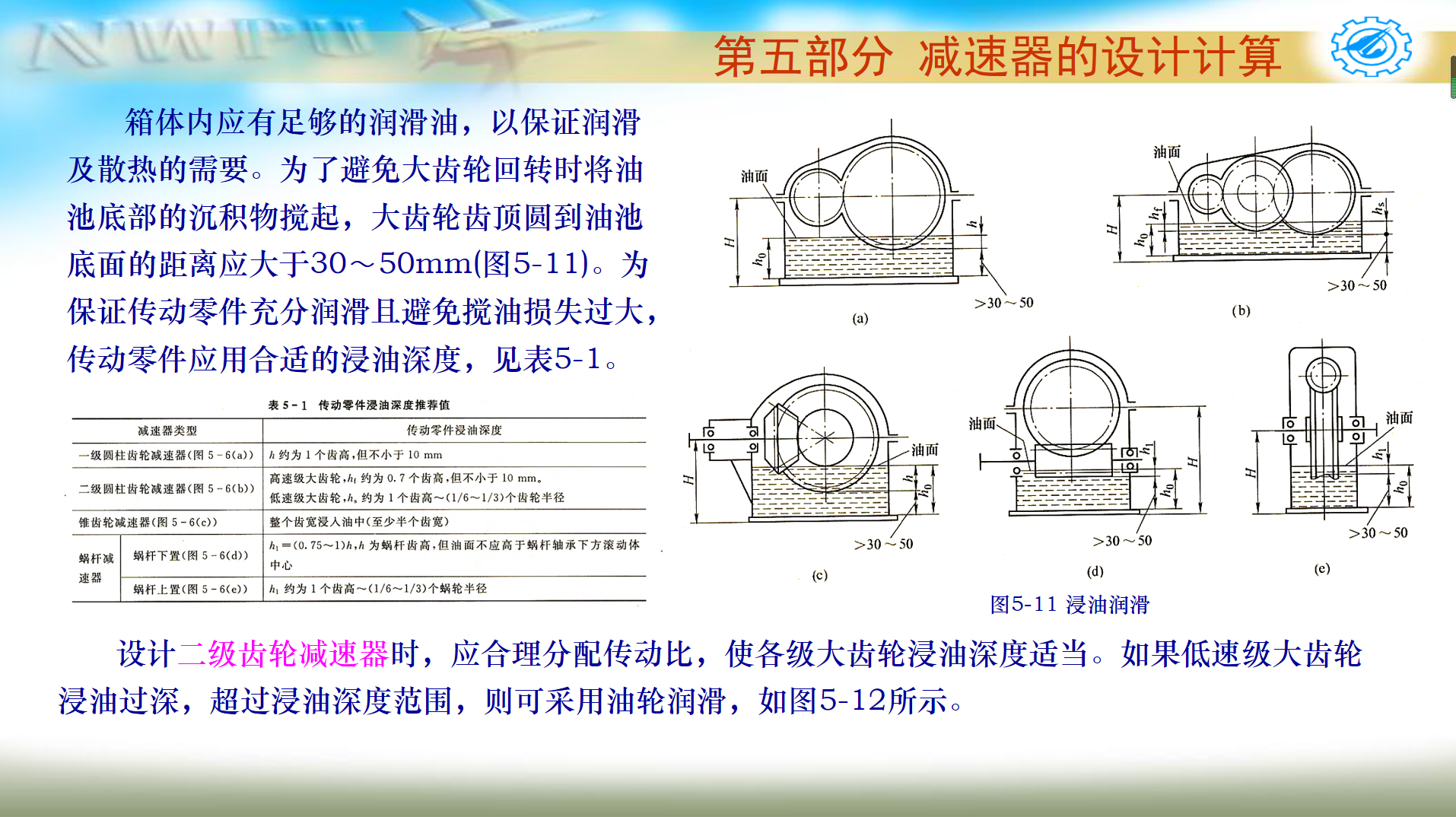

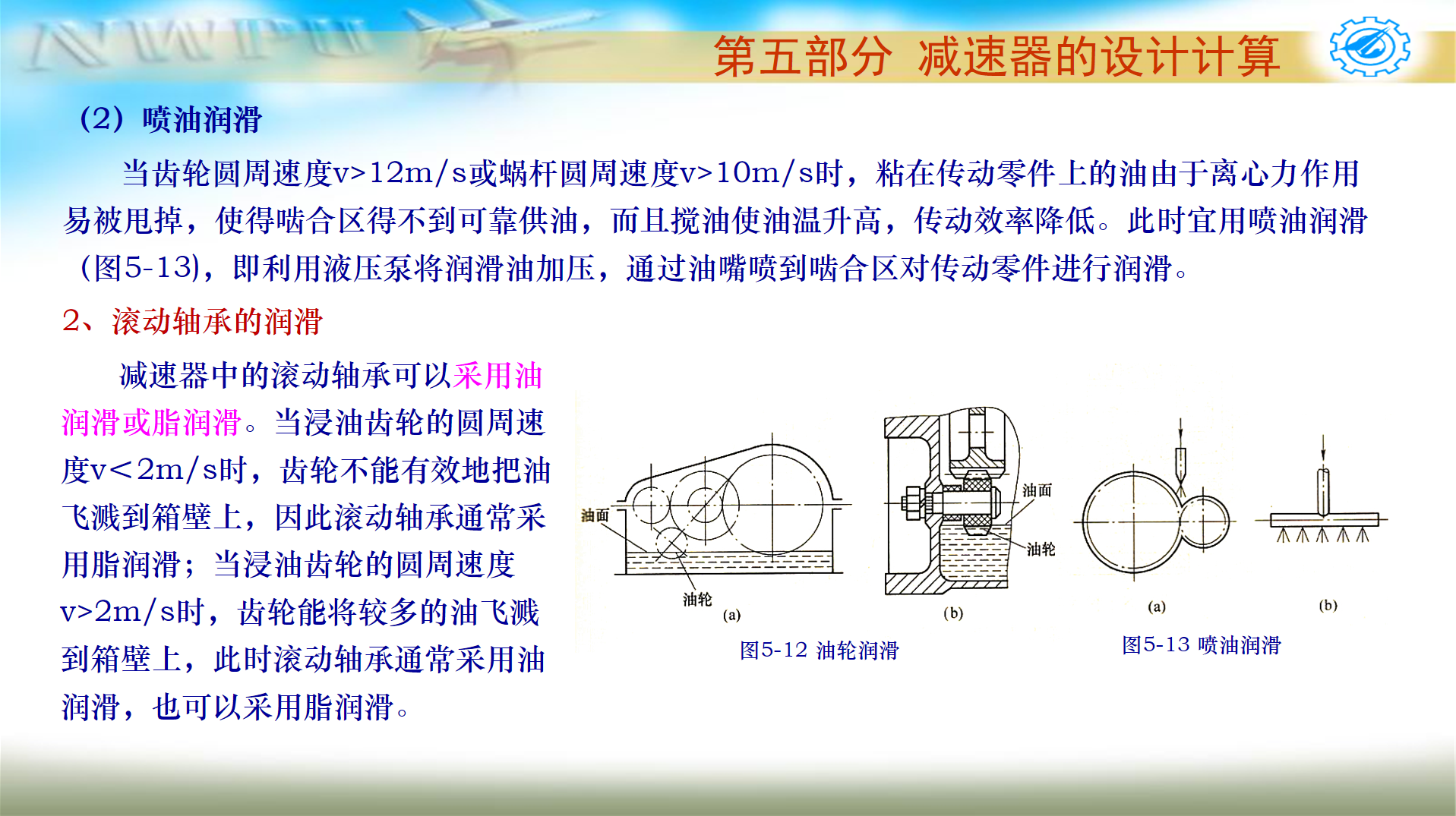

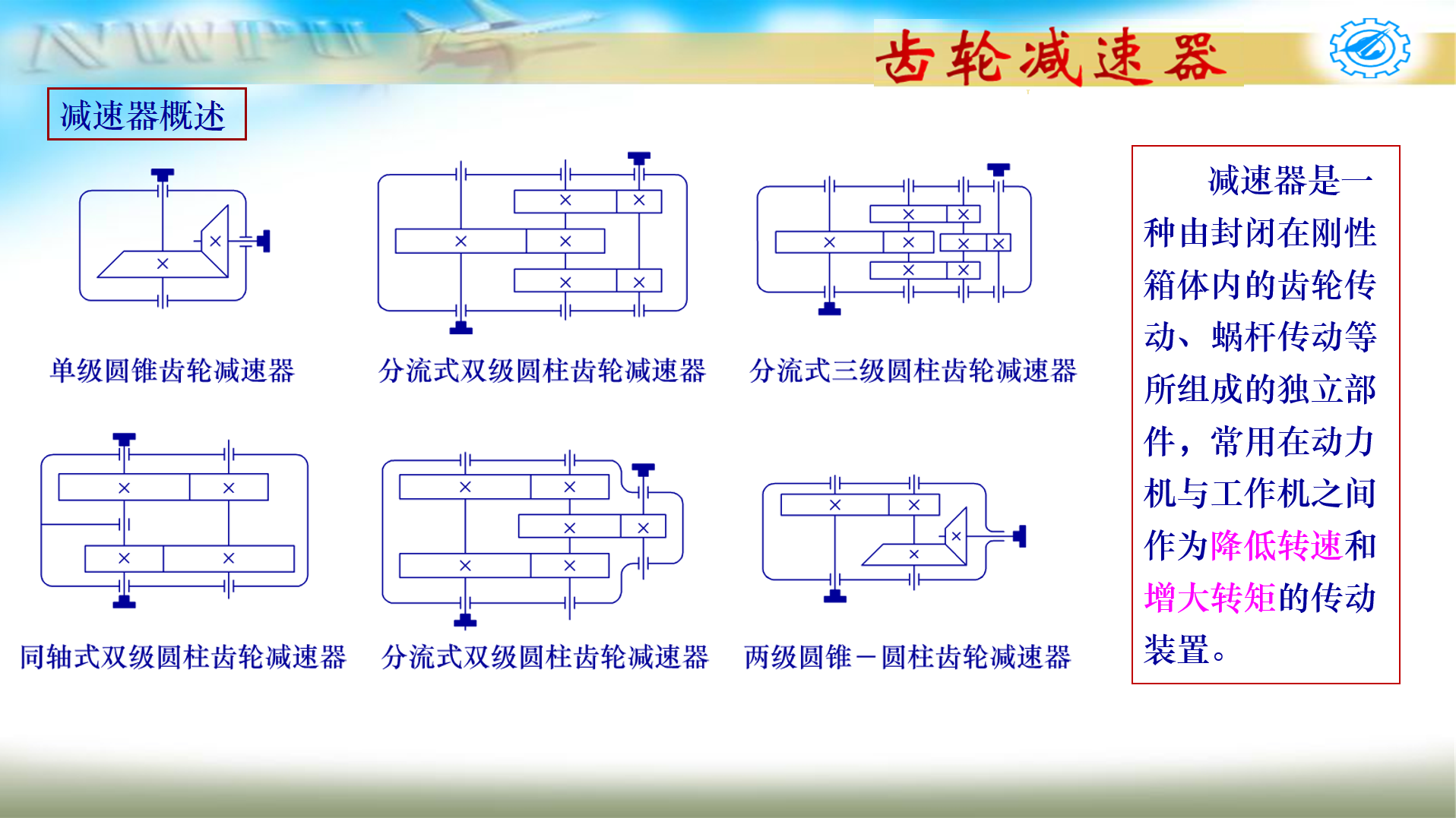

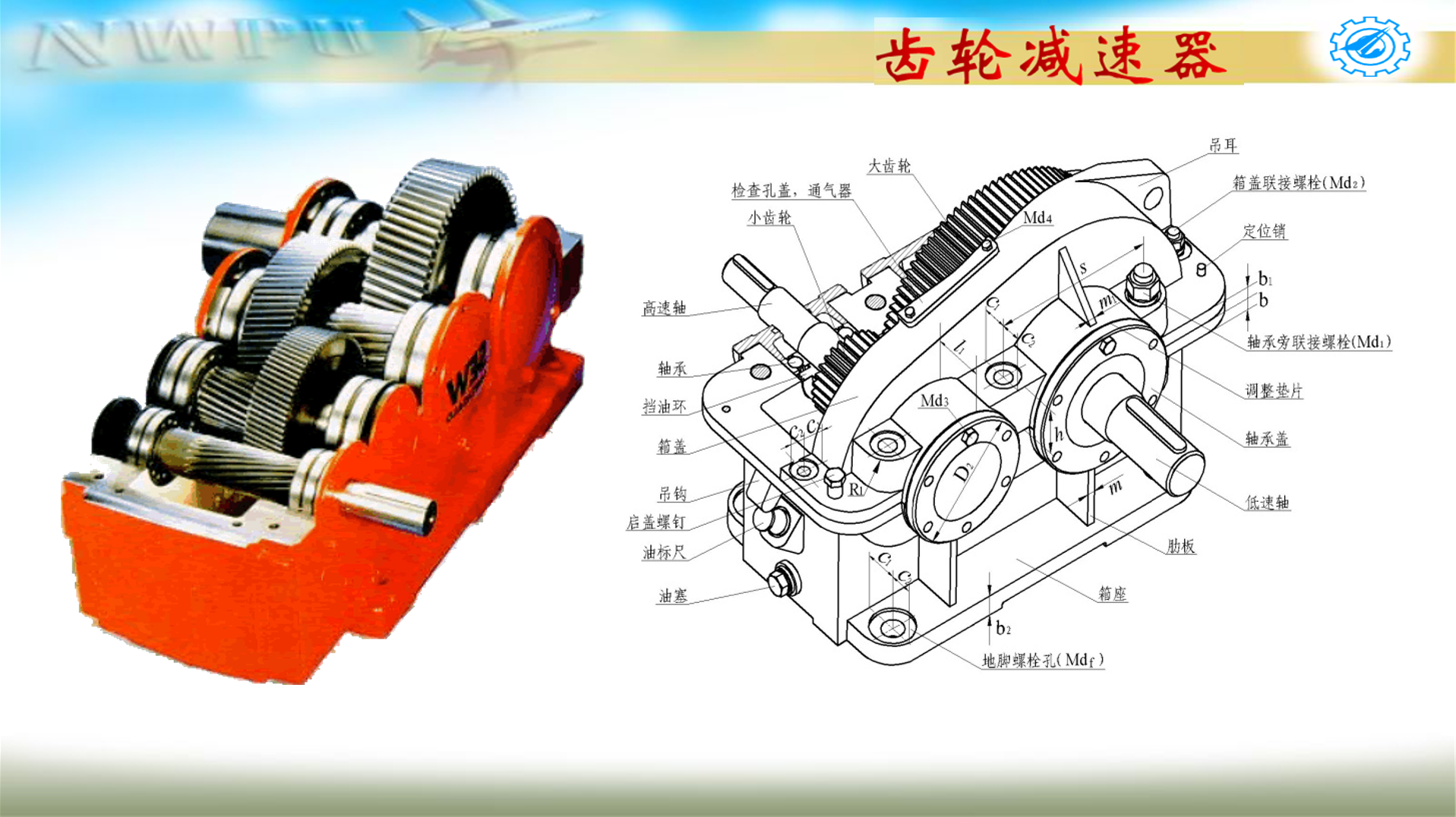

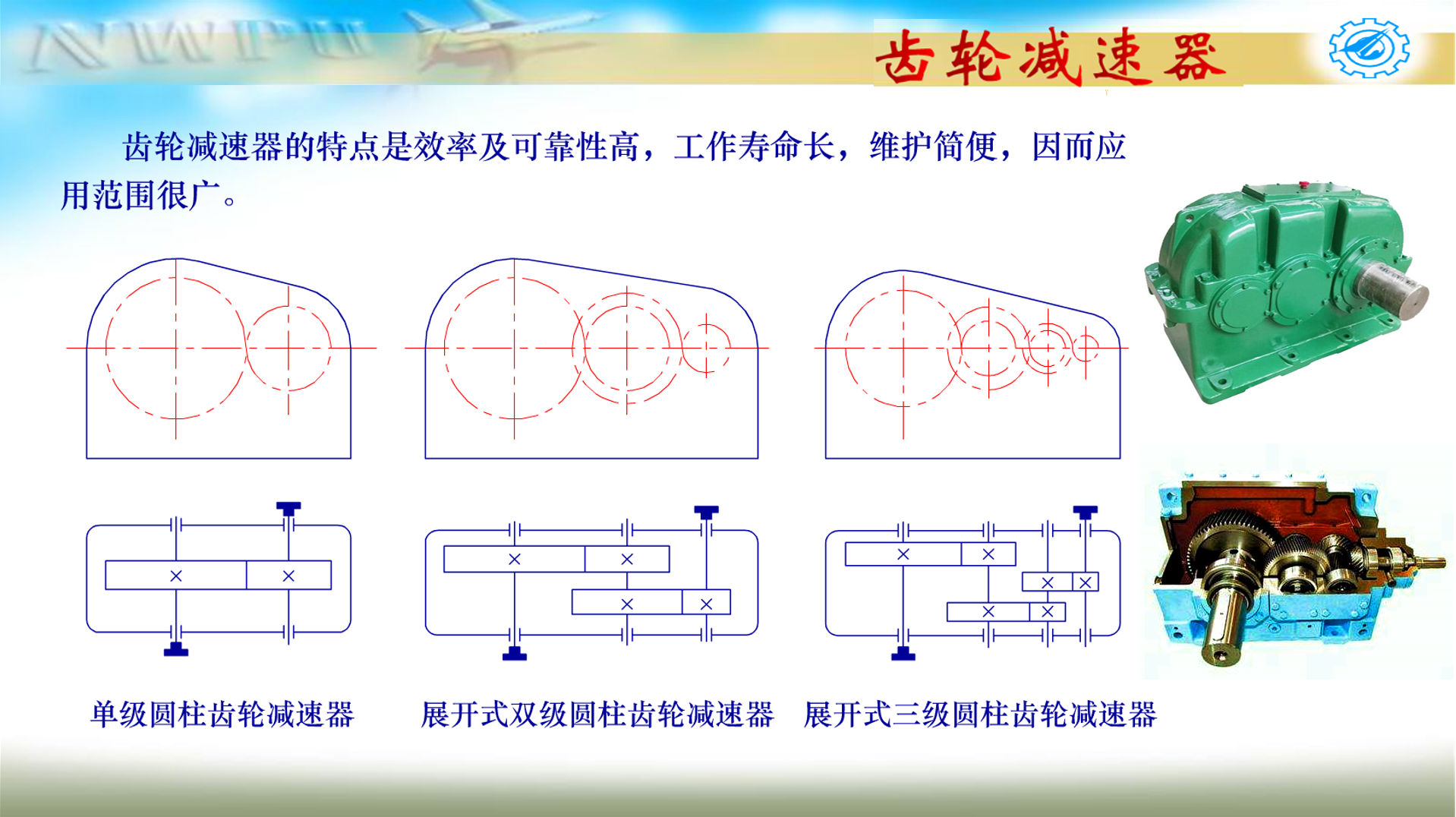

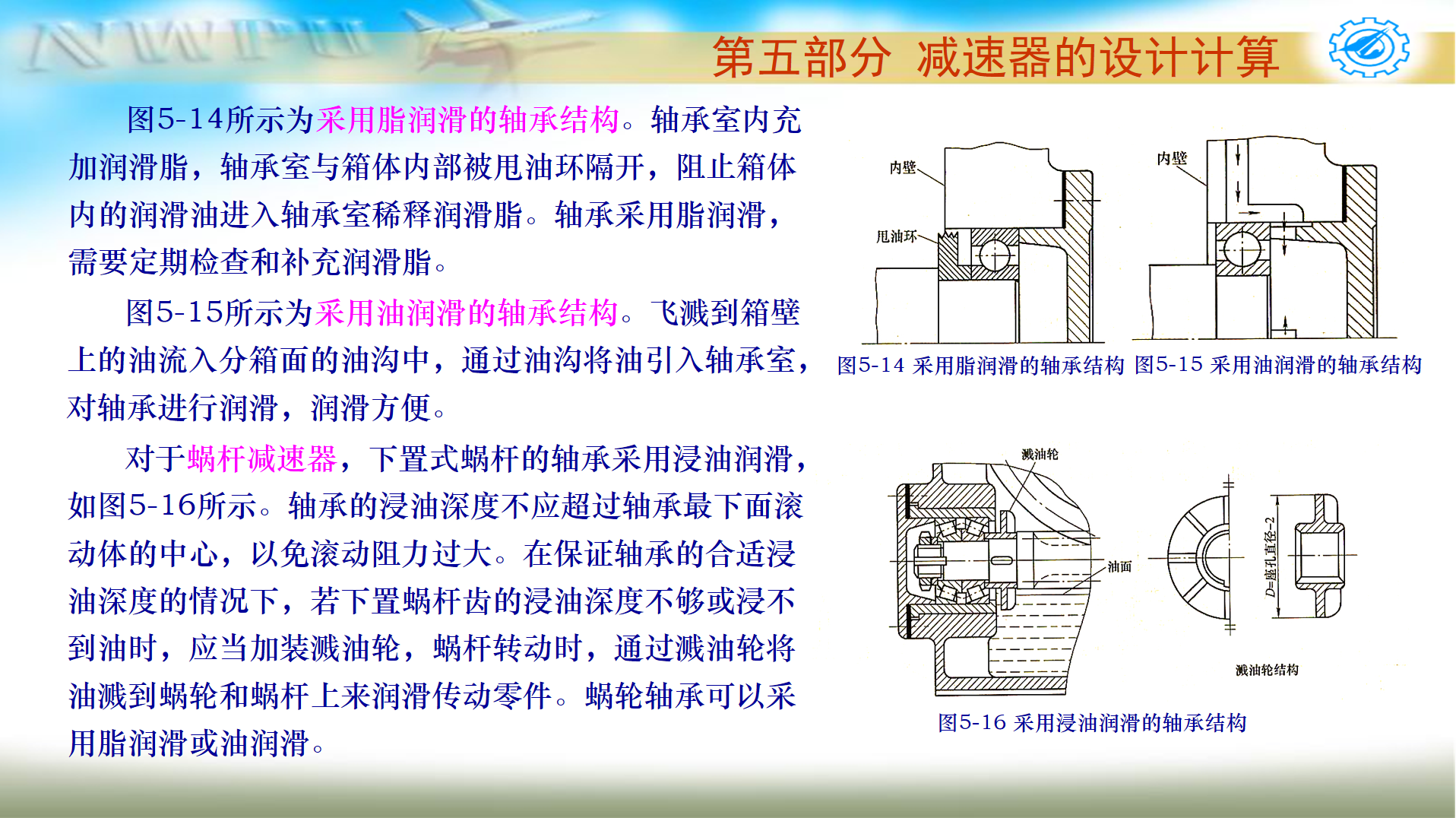

本讲中主要讲授减速器的整体构造、减速器装配图的参考图例及减速器的润滑方式等,给同学们一个整体印象,在接下来的设计计算中,通过对齿轮或蜗轮蜗杆、轴、键等的设计计算,
校核及箱体、轴承等的设计、选择等,为最终减速器装配图的绘制准备条件。
