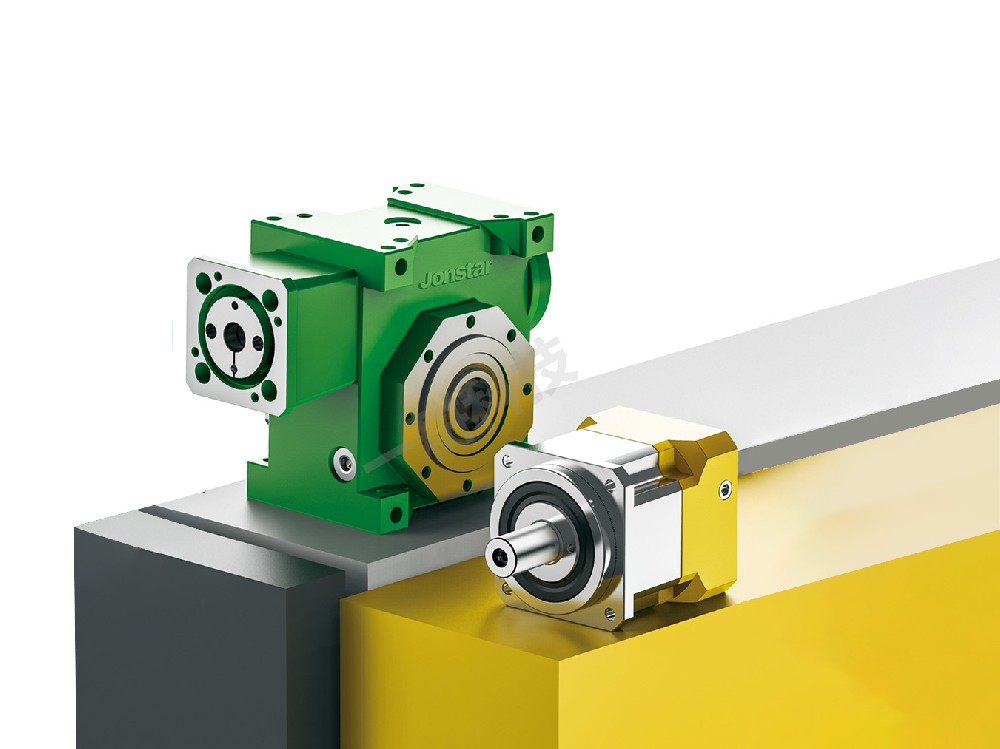

高精度回转运动1、减少负载变化和切削力变化引起的振动和噪声。2、减少正反转引起的冲击和噪声。3、减少上述蜗轮加重磨损。4、增加蜗轮输出的响应速度。精密分度装置1、CNC数控机床、流水线自动化设备、切割机、输送线自动化机械等。2、要求运动准确的场合，如分度装置设备、读数机构设备等。变速的场合1、减少速度变化引起

广东精密减速机批发厂家,提供特殊精密减速机、高精度减速机,可满足不同扭矩、速比要求,价格实惠全网最优！

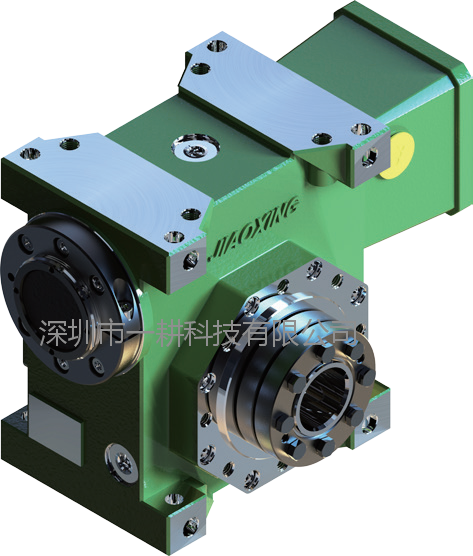

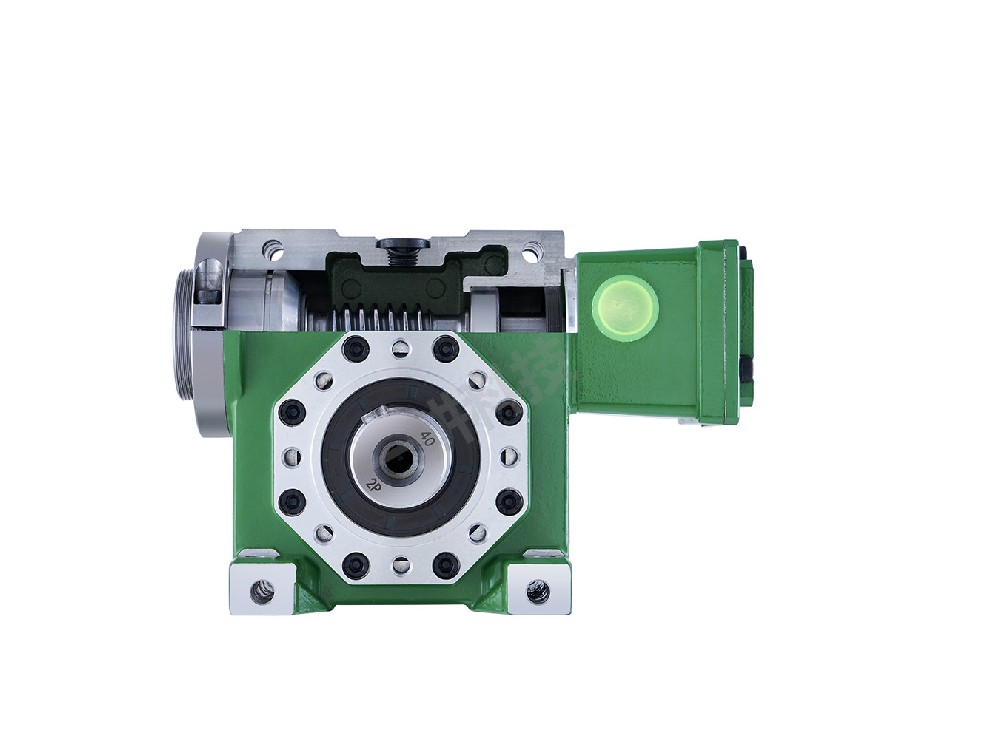

JDLB双导程精密蜗轮蜗杆减速机系列-间隙调整表JDLB调整距离Adjust the distance调整量系数Adjustment coefficient间隙调整量Clearance Adjustment输入轴直径Input shaft diameterV[mm]k[mm-1]∆Sd[mm]J[mm]04580.02-0.040.16-0.321505080.015-0.030.12-0.241505580.015-0.050.12-0.418063100.03-0.050.3-0.520075130.03-0.0

（一）、高强度铝合金箱体外壳采用高强度铝合金浇铸并经过热处理而成，外形美观，耐候性好，重量轻，刚性强。（二）、免维护1、加装高性能全合成润滑油2、全封闭结构，无需更换润滑油（三）、接触面优化1、先进的加工技术和精密的组装，确保齿部正确啮合，减少齿面的接触应力。2、专门研发的蜗轮铜合金使齿具有高强度和良好

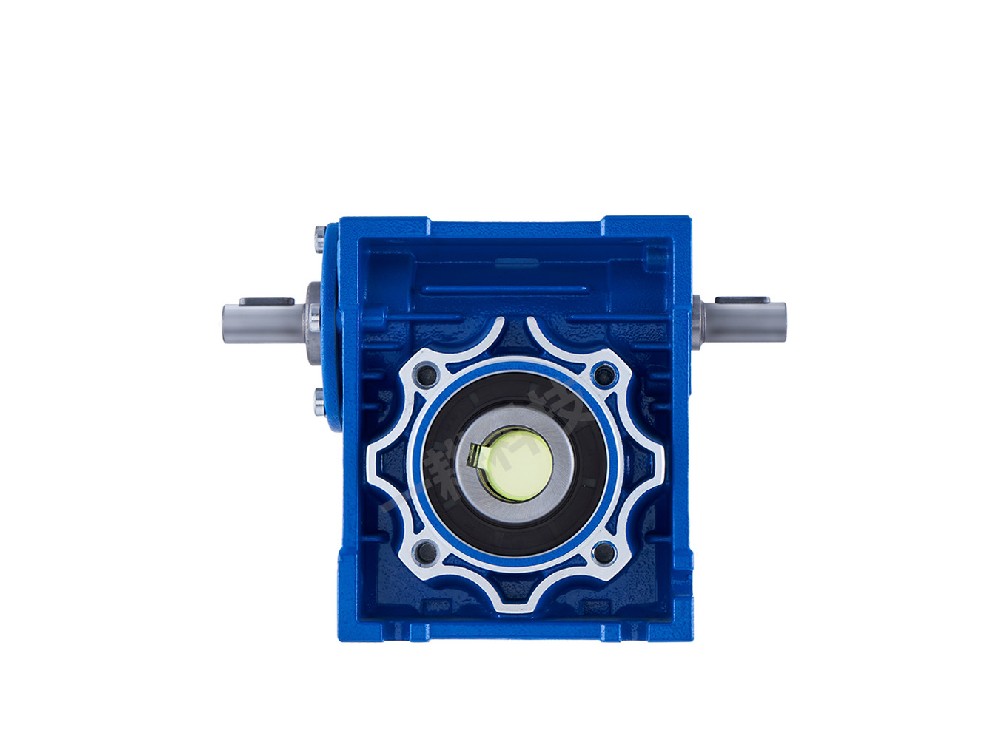

NRV减速机是轴输入蜗轮蜗杆减速器，选型时的重要参数有：输入转速n1，输入功率P1，减速比i，输出扭矩，输入轴径向负荷Fr1，输出轴径向负荷Fr2型号：NRV030,NRV040,NRV050,NRV063,NRV075,NRV090,NRV105,NRV110,NRV130,NRV150

总装图是一种反映产品结构概况及组成部分的总图。包括总装施工、检验技术要求和总体尺寸。部件装配图是总装图的设计基础，我们设计的减速器装配图就是部件装配图。部件装配图表达了部件的设计构思、工作原理和装配关系，也表达出各零件间的相互位置、尺寸及结构形状，它是绘制零件工作图、部件组装、调试及维护等的技术依据。设计部件装配工作图时要综合考虑各零件的工作要求、材料和热处理、强度、刚度、磨损、加工、装拆、调整、润滑和维护、回收以及经济诸因素，并要用足够的视图表达清楚。由于部件装配图是机器总装图设计的基本要素，表达方法上有相近之处，且部件装配图设计中所涉及的内容较多，既包括结构设计，又有核验计算，设计过程较为复杂，常常是边画、边算、边改。本讲中主要讲授减速器的整体构造、减速器装配图的参考图例及减速器的润滑方式等，给同学们一个整体印象，在接下来的设计计算中，通过对齿轮或蜗轮蜗杆、轴、键等的设计计算，​校核及箱体、轴承等的设计、选择等，为最终减速器装配图的绘制准备条件。
